KONTAKTSCHEIBEN
VKSS – VKSM – VKSB – VKSK nach AFNOR / NFE 25-511 / SN70093

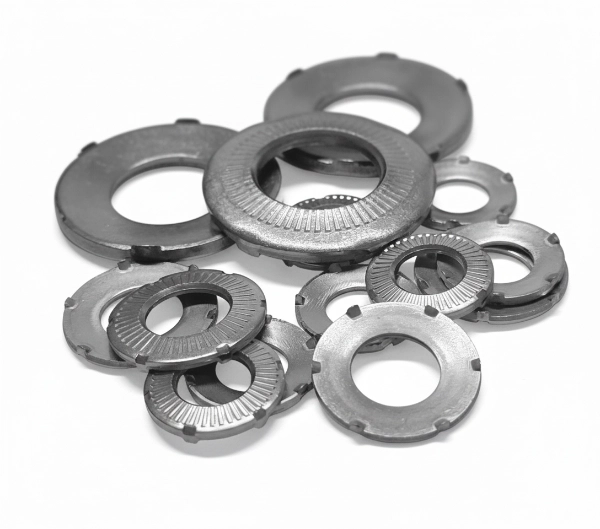

Kontaktscheiben
Die Kontaktscheibe nach NFE 25-511 und SN 70093 mit geriffelter Oberfläche bietet dem Konstrukteur die Möglichkeit, rüttelanfällige Schraubverbindungen wirkungsvoll zu sichern.
Sie eignet sich besonders zum Einsatz für Langlochbefestigungen, dynamisch quer zur Schraubachse belastete Verbindungen und Anwendungen, die hohe Vorspannkräfte erfordern.
Wirkungsweise: Die Kontaktscheibe sichert kraftschlüssig federnd und formschlüssig sperrend.
VKSS
Kontaktscheiben Form S (schmal)
VKSM
Kontaktscheiben Form M (mittel)
VKSB
Kontaktscheiben Form B (breit)
VKSK
Kontaktscheiben Form K
(gezahnte Ausführung für elektrisch leitende Verbindungen)
Die Vorteile und Eigenschaften auf einen Blick
Vorteile
- multifunktionales Bauteil
- keine Bauteiländerung
- Nachjustierung entfällt
- hohe Elastizität
- wiederverwendbar
- werkstoffunabhängig
- temperaturunempfindlich
- kein Mitdrehen beim Verschrauben
- verwendbar für jede Normschraube
Einsatzgebiete
- Schaltschrankbau
- Schienenfahrzeuge
- Waggonbau
- Elektrofahrzeuge
- Hybridfahrzeuge
- Maschinenbau
- Anlagenbau
- Photovoltaik
- Solarthermie
- Wasserstoffanlagen
- Tankanlagen
- Windkraftanlagen
- Wallboxen
- Ladesäulen / Ladeeinrichtungen
Verfügbare Ausführungen
- Form S = schmal – für kleine Kopfauflagen
- Form M = mittel – für normale Kopfauflagen
- Form B = breit – für große Druckübertragungsflächen und Langlochbefestigungen
- Form K = gezahnt – für elektrisch leitende Verbindungen mit Kontaktzähnen (SN 70093)
Werkstoffe und Oberflächen:
- Federstahl gehärtet 420 – 510 HV 10
- roh/gefettet
- mechanisch verzinkt
- zinklamellenbeschichtet (z.B. GEOMET)
- Rost- und Säurebeständiger Stahl (A2 und A4) blank
Bei uns erhalten Sie auch Kleinmengen!
Nehmen Sie noch heute Kontakt zu uns auf!
